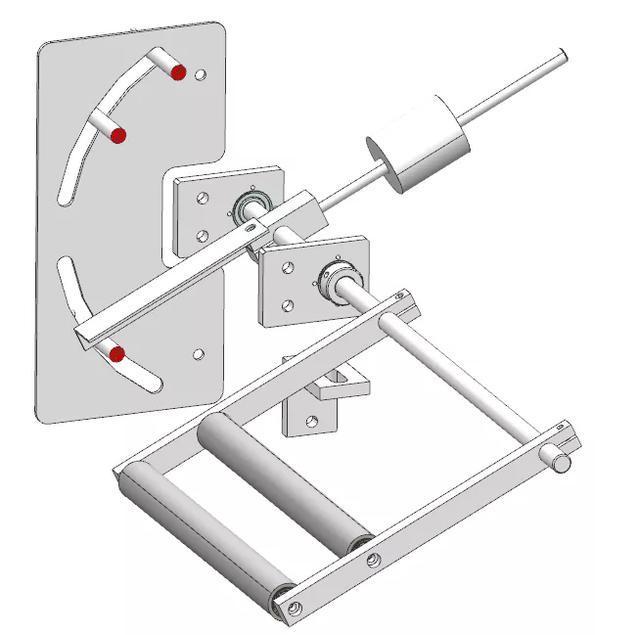

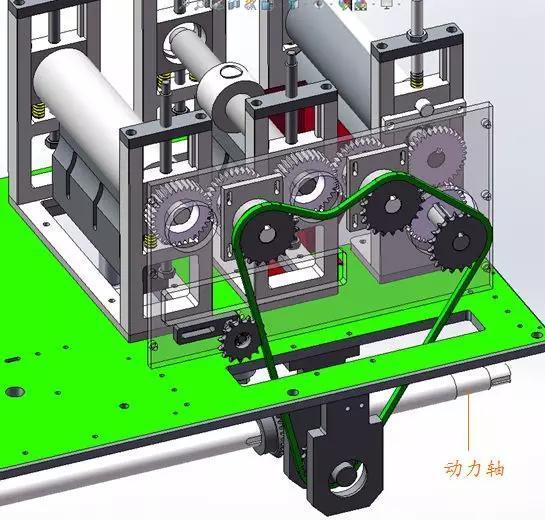

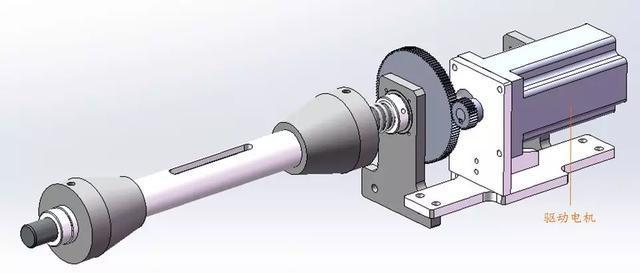

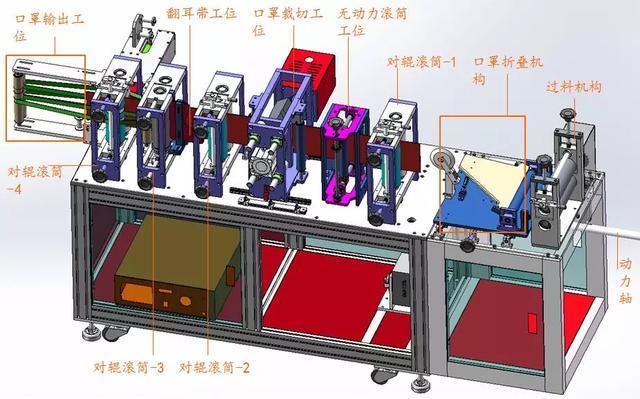

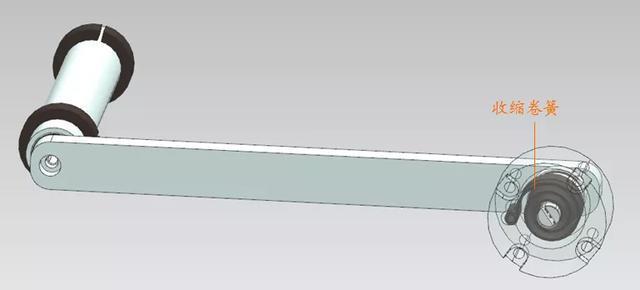

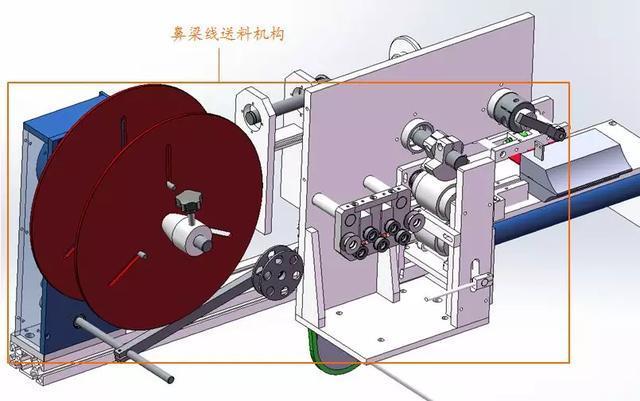

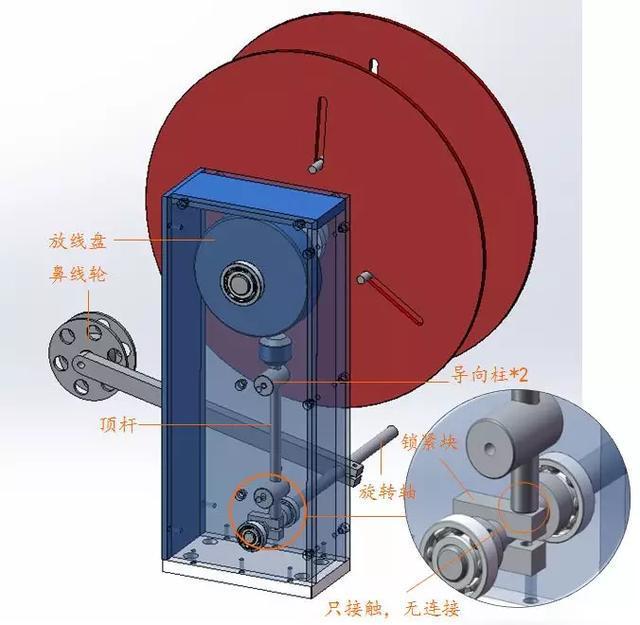

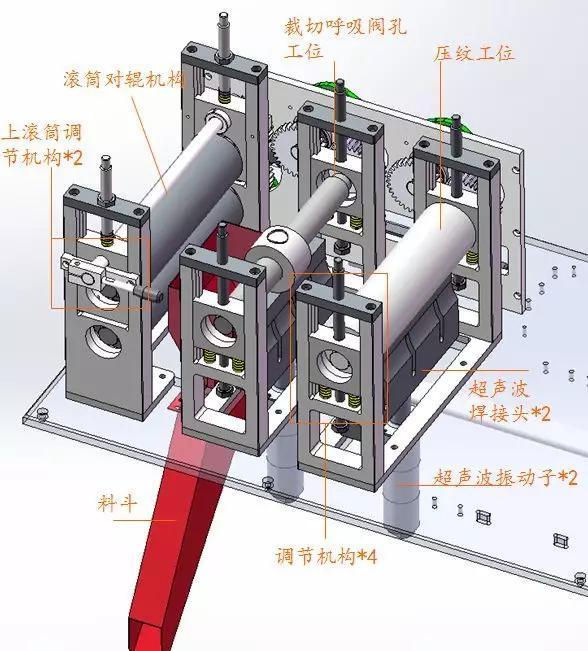

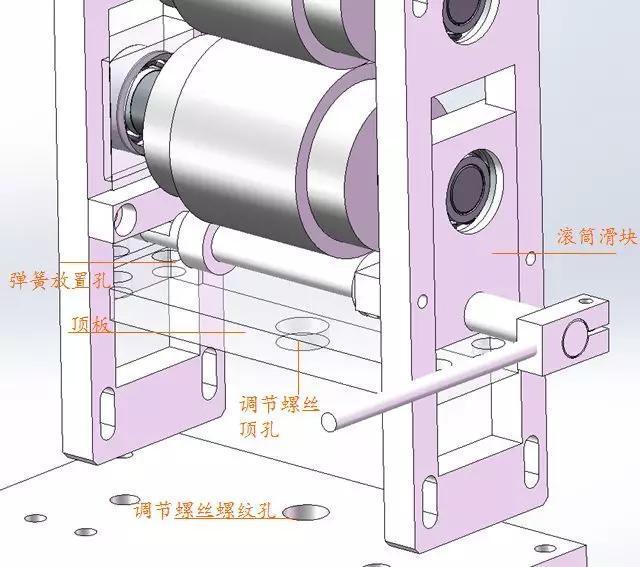

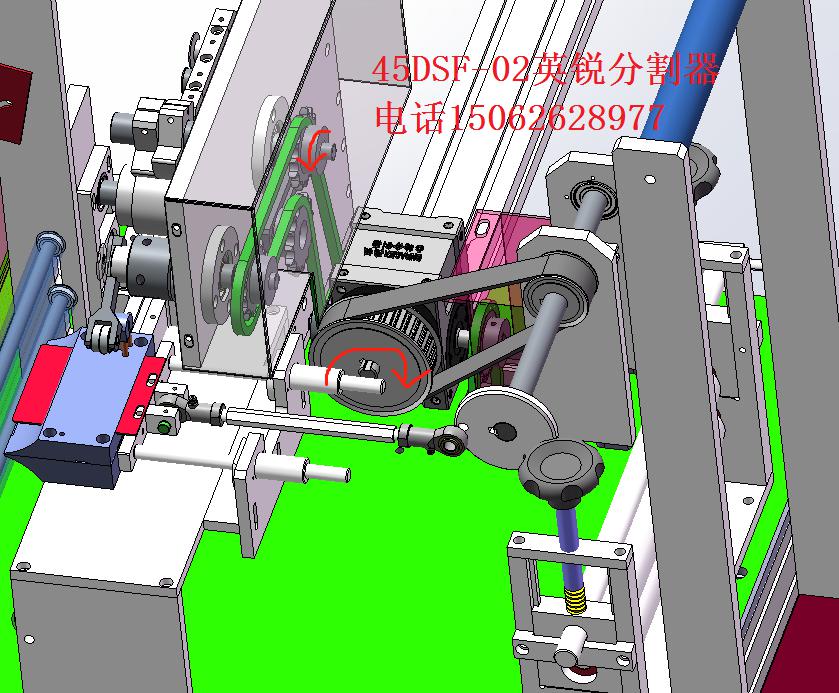

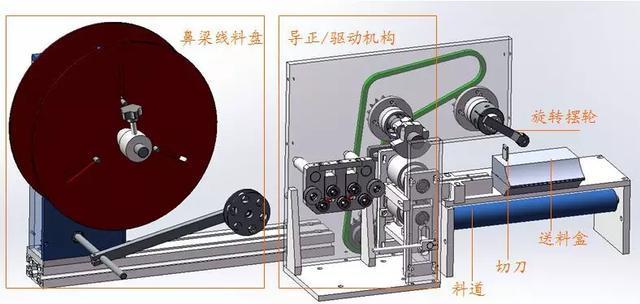

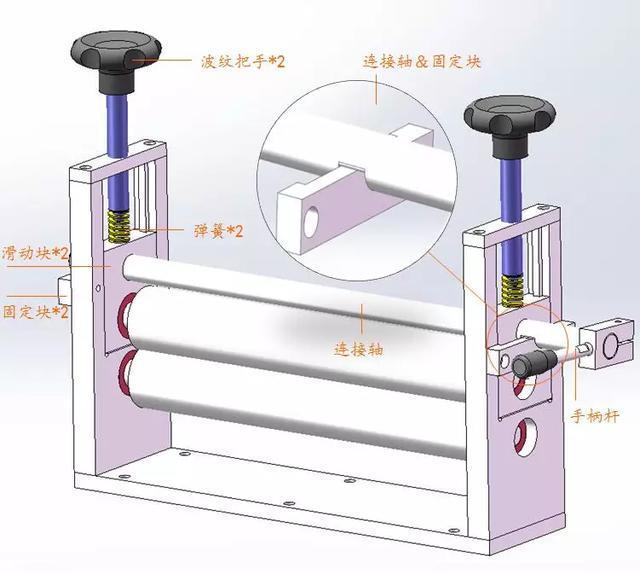

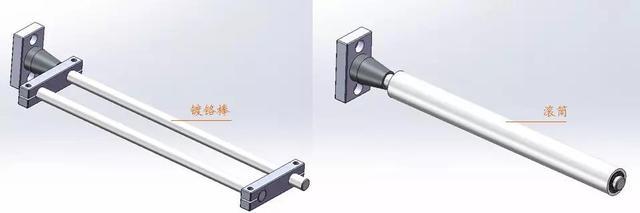

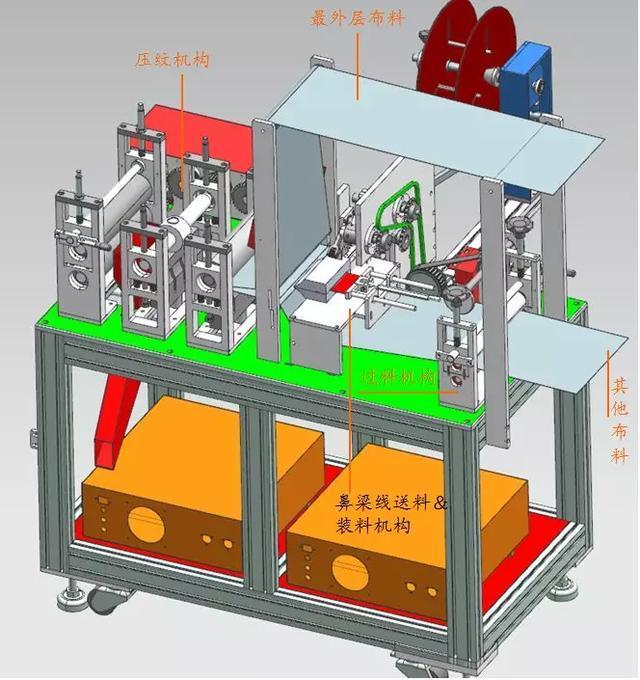

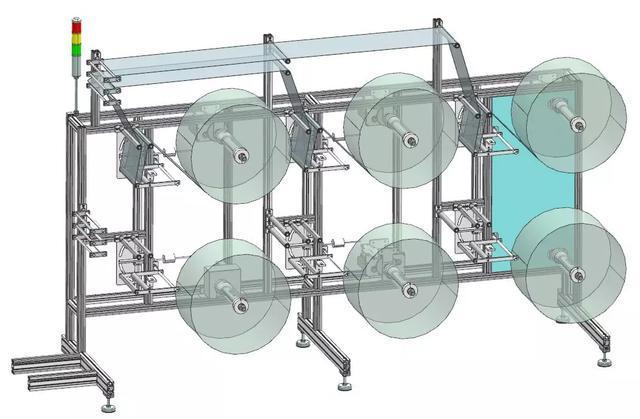

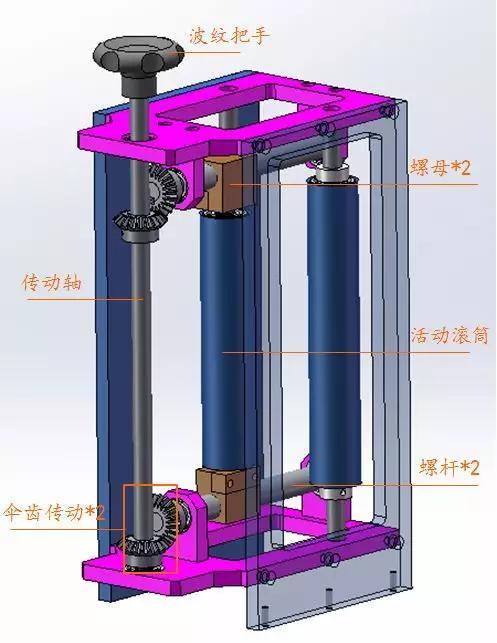

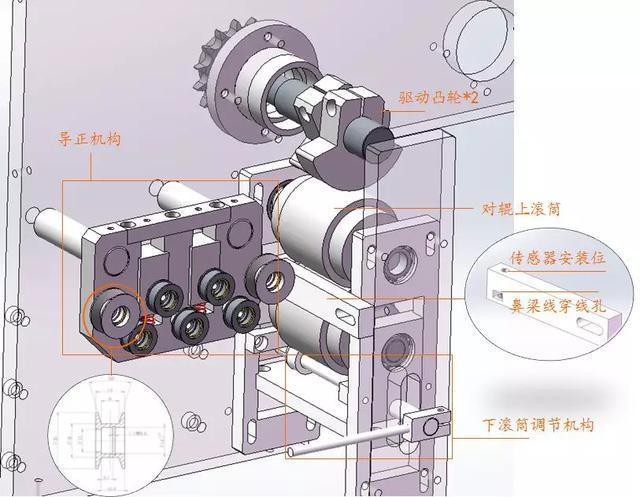

　　跟着全球疫情的迸发，防护物资的缺口也正在扩大，出格是急需的口罩，由此加紧出产口罩机成为泛博从动化厂商的起首选，下面是拾掇的N95口罩机出产设备机构阐发：N95口罩一般是由3-6层布料构成（具体能够看的口罩图片），能够看的出来，这款口罩机最多能够做6层的口罩。当需要做几层的口罩时，就正在料架上放几卷布料，其余的空着就OK了。每卷布料各自穿过张紧机构，然后颠末布料卷支持架，进入下一工序，听起来可能有点糊里糊涂，不外不要焦急，我把布料的径拾掇了一下，如许看起来就很曲不雅了：这个机构就不细说了，由于之前阐发一次性口罩机的文章中曾经细致引见过（若是有需要领会的同窗，能够到我号看一下那篇文章），和阿谁机构分歧的一点就是：这个机构是带了驱动电机供给动力的。我们说过：布料卷放置架是有驱动的，所以这个张紧机构起到的感化就是：防止布料呈现过松或过紧的形态。具体道理如下：这里先说一下，配沉块的感化是：减轻扭转杆左侧两个滚筒对布料的下压力，但并没有跨越它们的沉力，张紧机构是会往两个滚筒标的目的扭转的。1：当布料卷起头放料，因为放料速度大于出产时的进料速度，所以这时布料会起头变松，而扭转杆左侧的滚筒因为沉力缘由起头下坠，一曲到板被传感器检测到，这时布料卷的驱动电机遏制，正在这个过程中，布料一曲连结紧绷的形态；2：当驱动电机遏制扭转后，进料会使布料越来越紧，这时会拉动扭转杆左侧的滚筒逐步往上，曲到板被的传感器检测到，布料卷起头放料；以上，就是张紧机构的工做道理啦。然后，我们能够看到的图里还有一个硬限位块，它的感化是当张紧机构对应的布料放置架没有利用时，用来支持住扭转杆，就是下面这个形态：1：为了避免呈现布料过紧或过松的问题，需要前后速度婚配，虽然工序出产速度是必然的，能够将布料卷的扭转速度和工序婚配，可是布料卷的曲径倒是不必然的，当曲径改变时，放料速度也会变，所以要做到放料和进料速度婚配常难的。因而，这就能够看到张紧机构的感化：当缺料时，能够及时检测到，然后放料；当放料到必然长度后，也能够及时检测到，然后遏制放料。正在说这个机构的工做挨次之前，先说一下最的布料是什么环境，我们都晓得N95口罩不像一次性口罩，能够操纵折叠把鼻梁线口罩，就只要把最外层布料从走，然后把鼻梁线从布料之间插入进去。这就是为什么有一层布料从走的缘由。这个机构的感化是为了将几层布料进行压叠，道理其实就是：波纹把手往下旋紧，然后弹簧压紧滑动块。起首看一下，毗连轴和固定块的接触体例：毗连轴上有一个槽，卡进固定块，如许毗连轴正在扭转的同时，也会有起落的动做。之所以这么做，是为了正在换布料卷的时候，便利将布料放入两个滚筒之间：只需要扭转手柄杆，的滚筒就会升起，间接将布料放进去就能够了。1）我们先来看一下机构的动力传送，能够看到：上图中的动力全数来从动力轴，尔后面的工序根基上动力也都是从这个动力轴而来，关于这个我们最初再说动力从动力轴到后，传送给英锐凸轮朋分器（标注了英锐凸轮朋分器45DSF-02的，图纸正在打开的时候报错，导致朋分器显示不出来），然后再由朋分器把动力别离传送给鼻梁线拆料机构和送料机构。两个入力轴（另一个正在那一侧），一个出力轴，毗连体例是：入力轴别离毗连动力和送料机构链轮；出力轴毗连拆料机构同步轮。从上图能够看到，两个入力轴其实是一个全体，因而动力会间接传送给送料链轮，它的活动是无间歇扭转；而毗连出力轴的拆料机构同步轮，颠末朋分器的内部机构后，它就变成了间歇扭转。 鼻梁线从料盘出来，颠末导正/驱动机构（料盘是无动力的，鼻梁线靠驱动机构牵引着往前走）； 将鼻梁线送到位后，扭转摆轮刚好碰一下切刀，将鼻梁线堵截，然后由拆料机构将鼻梁线推进布猜中；鼻线轮--扭转轴--锁紧块--顶杆--放线盘，其实这一套机构是为了让导正/驱动机构正在缺料时，能够拉出料；料多时，料盘又能够及时遏制，具体工做道理如下：起首，我们得晓得：鼻梁线是从鼻线轮下方通过的，当导正/驱动机构缺料时，鼻梁线被拉紧，然后将鼻线轮往上抬，带动扭转轴扭转，扭转轴又带动锁紧块顺时针活动，顶杆就会被放下，这时料盘就能够扭转了；当放料多了后，鼻梁线会松，这时鼻线轮会往下，剩下的动做就和适才相反了，最初，顶杆会顶住放线盘，料盘就遏制动弹了。关于下滚筒调理机构，这个和前面说到的过料机构道理和感化是一样的，分歧的是调理螺丝先顶紧的是顶板，然后顶板再通过和滚筒滑块之前放置的弹簧，将滚筒顶紧（具体布局见下图）。然后继续说其他机构，导正机构的感化其实就是防止鼻梁线跑偏的，从图片中能够看到，最左侧和最左侧的两个滚轮是V型的，能够鼻梁线往两侧窜动；鼻梁线从导正机构出来后，穿过传感器安拆块，再从对辊滚筒两头穿过，进入到后面的料道。而驱动对辊滚筒的恰是的驱动凸轮，凸轮每扭转一圈，就会接触滚筒一次，接触的时候会驱动滚筒扭转。注：有人可能会问：为什么要用两个凸轮，用一个不就能够达到目标了（其实刚起头我也是这么想的，哈哈哈），其实它的目标是用两个凸轮，就能够随便的调整接触滚筒的角度，从而能够调整鼻梁线）鼻梁线拆料机构能够看到，压纹机构的动力也都来从动力轴，而这个动力轴和之前鼻梁线送料＆拆料机构的动力轴是统一个；而关于齿轮之间具体怎样传送的动力，大师能够下载三维模子细致看一下。接下来，继续看这个机构的具体细节：而之所以可以或许压出纹，就是由于有下面的超声波焊接头和振动子，这个正在阐发一次性口罩机的时候曾经说过了，所以就不烦琐了；关于这个工位的调理机构，其实一看就大白：上下各一个顶紧螺丝，将滑动块固定住；而两头弹簧的感化，是为了正在抓紧顶紧螺丝的时候，压纹滚筒能够从动往上提起，而不需要再去拧下面的顶紧螺丝。滚筒有一个凸出的圆圈，就是用来把呼吸阀安拆的孔裁切出来，裁切下来的废料再颠末料斗排出。但这款口罩机后面没有安拆呼吸阀的工位，所以这个工位是用不到的（的视频中，这个工位就没有利用）；为布料前进供给驱动力；关于上滚筒调理机构的感化和道理，前面曾经说过了，有还不领会的同窗能够往前翻一下。之所以把这两个工序一路说，是由于它们正在现实出产过程中是相关联活动的，先来看一下两个工序的具体图片：能够看到，摆布耳带熔接机构和移印机构之间，都是通过螺杆毗连着的，同时它们能够沿机架上的导轨一路活动，驱动源就是机架下面的伺服电机+丝杆机构：起首说一下，摆布移印机构的道理都是一样的；这个印字工序利用的是移印工艺，等会趁便能够把移印的工艺说一下。能够看到，压紧轮将耳带压紧正在驱动轮上，跟着驱动轮的扭转，耳带会不竭向下；另一端，耳带通过过线孔后，毗连拉取机构。可是明显，耳带的放料和拉取速度不会婚配，所以调理线轮的感化就是调理耳带紧绷形态的。当驱动轮驱动耳带放出后，耳带会变松，这时调理线轮由于沉力下降，曲到被传感器检测到，驱动电机遏制工做；此时，拉取机构会继续拉取耳带，将调理线轮往上提，当传感器检测不到调理线轮后，驱动电机又顿时起头工做，使耳带起头放料。就如许一曲轮回这个放料动做。左侧的超声波振动子和焊接头，曾经注释过了，所以就不废线）接下来，就起头阐发耳带拉取＆处置机构了 压爪气缸带动压爪块下压，将爪子压下，压住耳带，剪耳带机构剪断耳带后，和压爪块一路退回；（后面会说剪断的道理）注：压线条安拆板，正在后续的动做过程中只会压爪子-2＆爪子-3处的爪子，由于爪子-4的形态后面城市是恢回复复兴状后的爪子（有点拗口，大师细心思虑一下就大白了）。 整个机构上升，耳带就成功熔接正在了口罩上。不竭反复以上过程，就实现了快速拉取＆熔接耳带的动做。做一下特殊申明：推块销轴孔和铰剪扭转轴处，现实出产中是有销轴的；弹簧放置孔里（摆布各一个），同样也是该当有弹簧的，可能是由于原做者没有添加或者是模子打开报错的缘由，没有显示出来，大师晓得这点就能够了然后就是，要晓得推块和图中的绿色零件以及铰剪限位块之间，并没有毗连，是能够滑动的，图里可能表达的不是很清晰，所以我提示大师一下。 当铰剪限位块碰着引见的压爪块后（具体看下图），气缸继续推送，这时推块就会鞭策铰剪构成闭合，从而剪断耳带； 退回时，因为推块上的弹簧感化，使推块和铰剪限位块处分隔，铰剪再次回到张开形态。这个贴标签机构，贴的是口罩内侧的标签，可是我印象里N95口罩内侧仿佛没有标签，也许是我还没见到，不外既然这个机构正在这了，我们就一路阐发了。布料从上方通过时，贴标机构将标签贴正在布料上，接下来再看贴标机构的具体细节（注：调理机构是用的丝杆，具体的细节，大师能够查看三维模子）标签料盘--颠末下方的三个滚筒--从剥标板和压标板两头穿过，同时将底纸上的标签贴正在口罩上--底纸经牵引机构，最初到收底纸滚筒上，而标签纸的前进动力靠的是牵引机构的拉动，而牵引机构和收底纸滚筒的动力，都来自自动轮上的电机。张紧滚筒的扭转处有一个收缩卷簧，当标签纸较松时，张紧滚筒靠卷簧的应力将标签纸撑紧，从而达到连结标签纸紧绷的目标。这个工序中，过料机构、对辊机构1-4的感化都是为了牵引口罩前进，它们的驱动力都来从动力轴（这个动力轴和前面的是统一个），而具体的动力传送体例，大师能够下载三维模子细致研究；关于这些机构的调理机构道理和感化正在前面都说过了，没看到的，能够往翻一下，这里就不再烦琐了。动弹波纹把手，带动传动轴扭转，然后通过伞齿传动机构，带动螺杆动弹，从而达到调理勾当滚筒的目标。正在颠末翻耳带工位之前，耳带都是朝下的，而我们旁不雅的视频就晓得，最初口罩出来时，耳带都是朝上，所以，这个工位的感化就是把从两头颠末的口罩耳带翻到。出料带将口罩带出，同时被裁切掉的废料从如下径：滚轮-1滚轮-2滚轮3滚轮4 驱动滚筒＆压紧滚筒，被排出。而收废料机构的动力，同样仍是那根动力轴，颠末伞齿机构传送的。下面我们就看看阿谁出场次数最多的动力轴，它的动力又是从哪来的：能够看到，动力源是两台伺服电机+减速机，然后它们的动力再通过一根动力轴，传送给各个工序。整台设备是分了好几台机架构成的，所认为了正在分隔机架时，不把整个动力轴都拆掉，就正在机架对接的处所，用上了图中的十字万向可伸缩联轴器（尺度件）。
