　　看过之前N95口罩机阐发文章的，该当都晓得这个机构曾经阐发过一次了，所以我就不再烦琐一遍了，若是有感乐趣的同窗，里面相关于这个机构的细致阐发。

　　驱动凸轮扭转，每次到凸轮面时，会将动力传送机构顶起接触到两头滚轮，这时驱动凸轮的动力就会传送给两头滚轮，两头滚轮轴上的齿轮又会将动力传送给鼻梁条牵引工位下滚筒？。

　　对了，前两次口罩机的阐发文章都出格长，所以此次我把这个阐发文章分成两篇，这篇文章就是第一篇，下一篇文章会把剩下的阐发完，大师记得关心下一篇文章哦。

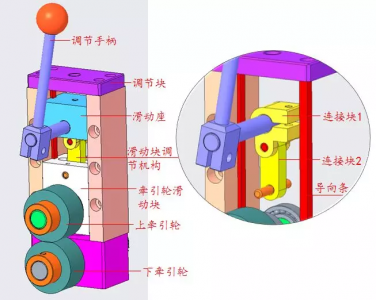

　　扳动调理手柄，带动毗连块1动弹，毗连块1又带动毗连块2活动，从而使牵引轮滑动块和上牵引轮向上或向下，达到调理的目标。

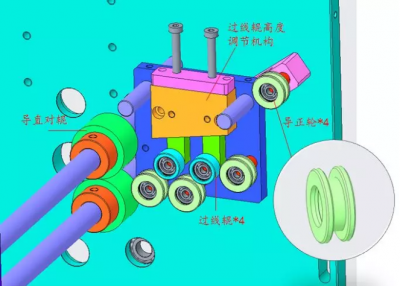

　　这个机构的感化就是将鼻梁线导正、导曲，鼻梁线个过线辊，从导曲对辊两头穿过，进入后面的牵引工位。（注：导曲对辊是无动力的）再来看一下过线辊高度调理机构？。

　　关于布料卷固定块：它的感化就是从布料卷核心孔两头插入，构成一个从体，再通过星形把手，把布料卷固定块固定正在扭转轴上。

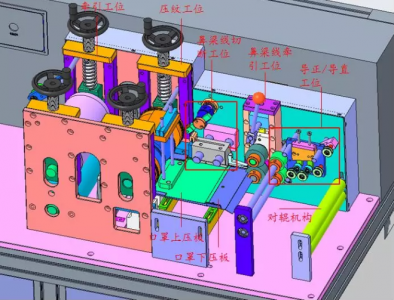

　　→ 布料从对辊机构两头穿过，进入口罩上、下压板之间；同时，鼻梁线穿过导正/导曲工位，进入鼻梁线牵引工位，最初由堵截工位将鼻梁线按固定长度堵截，和口罩一路进入压纹工位；→ 再由牵引工位，牵引着口罩进入下一工序。再来阐发一下工序中的机构。

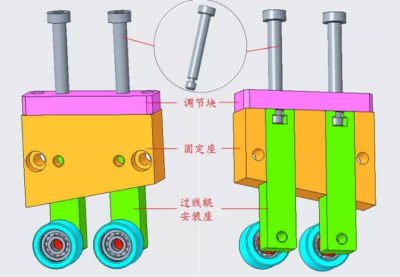

　　调理块安拆正在固定座上，能够看到调理螺丝和过线辊安拆座是燕尾槽式共同，当拧动调理螺丝时，就能够带动过线辊安拆座挪动，达到调理过线辊高度的目标。

　　能够看到，跟本来阿谁口罩机比拟，变化仍是有点大的，全体上来说，这款口罩机分析了本来的长处，又自创了其他口罩机（好比前次说到的N95口罩机）的长处，占地面积变的更小，此中的良多机构很巧妙，值得我们好好进修，那么下面就让我们进入正题，起头从头至尾把这款口罩机的道理和值得进修的机构阐发一遍。

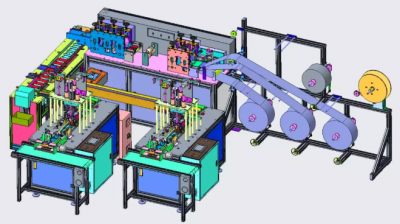

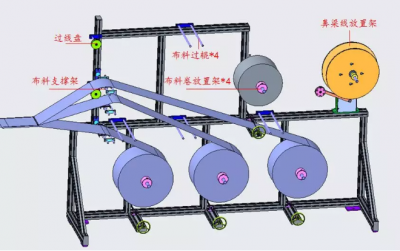

　　能够看到，这款口罩机也有四个布料卷放置架，同样是能够做四层的一次性口罩，最左侧是鼻梁线放置架。

　　还记得之前阐发的网红一拖二全从动口罩机吗？阿谁算是第一代全从动口罩机了，今天要阐发的是它的升级版，网上有说这是第三代，有说是2。5代的，我就暂且称它是2。5代吧（其实我也不晓得这个分代是怎样分的，哈哈）。

　　→ 然后再颠末折景/分段工序，折出口罩上的三道褶皱，并由超声波熔接机压出口罩横向两侧压纹，同时将口罩分段截取。

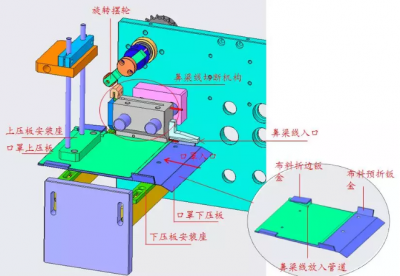

　　从上图能够看到，口罩下压板两侧别离有布料预折钣金和折边钣金，布料颠末预折钣金时，将布料两侧折成接近90°；再颠末折边钣金时，将布料盖下来折成180°。

　　起首，对辊机构没什么可说的，就是两个滚筒，高度也是通过两侧的长圆孔进行手动调理。（这个机构没有N95口罩机的对辊机构调理便利）！

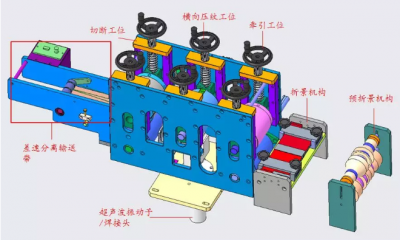

　　2）牵引工位、横向压纹工位、堵截工位这三个工位的调理机构正在前面都说过了，所以这里就说一下它们的感化。

　　大师必定也发觉了，整个布局和之前那款口罩机的纷歧样了，少了布料卷摆布调理机构，其实调理机构并没有少，只是和本来纷歧样了，下面我们就来说说这个调理机构。

　　起首我们来看一下轴承固定机构处，仅看这个处所的话，调理板能够前后摆布扭转，这时限位机构就起到了调理板摆布扭转的感化，而下面的调理座又起到了调理板前后扭转的感化，如许调理板就被住了，会跟着调理座前后挪动。

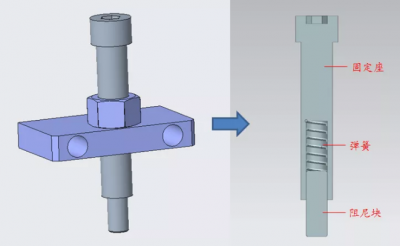

　　阻尼机构：关于阻尼机构的感化，前面的文章曾经说过了，这里就不烦琐了，这个阻尼机构比拟本来的，看起来简化了良多，不外道理仍是一样的：固定座通过弹簧，把阻尼块压紧正在扭转轴上，起到阻尼感化。

　　牵引工位：压住布料，为布料前进供给驱动力；横向压纹工位：压出口罩横向压纹；堵截工位：将口罩按照固定长度堵截。

　　扭转摆轮击打切刀2撞块 → 切刀2往下，共同切刀1将鼻梁线堵截，同时使弹针向下弯曲，压缩弹簧 → 当扭转摆轮不再击打撞块时，因为弹簧的弹力，将切刀2向上弹起，曲到碰住限位螺丝后遏制，恢回复复兴位。以上就是堵截机构的道理，这几个工位就算是阐发完了，继续再来阐发压纹工位和布料牵引工位。

　　起首要晓得，滑动座带动下面的滑动块调理机构、牵引轮滑动块和上牵引轮一路挪动，关于滑动座的上下调理道理，其实正在之前的网红口罩机上讲过一次，我就间接把阿谁复制过来了，道理都是一样的。

　　差速分手输送带的感化：由于前面口罩从体都是持续的，若是不把它们分隔间隙，后面就没法分料，所以通过这个输送带时，操纵速度差，就能够把前后口罩从体拉开间隙。

　　之所以做这么复杂，是为了添加一个“刹车功能”，而若是没有这个功能，驱动凸轮每驱动一次两头滚轮后，两头滚轮城市有一个惯性，而这个惯性会导致鼻梁条每次前进的长度都不分歧，所以这个“刹车功能”的感化就是正在驱动凸轮驱动后，让两头滚轮及时停下。

　　关于牵引轮滑动块调理的感化是：便利换鼻梁线时，将鼻梁线从头放入上、下牵引轮之间，然后来看一下牵引轮滑动块的调理道理？。

　　看一下它的调理道理：动弹手轮，带动丝杆扭转 → 因为丝杆螺母座是固定的，所以丝杆会随动手轮的动弹前进或撤退退却 → 丝杆又带动调理座、调理板和轴承固定机构前进或撤退退却 → 轴承固定座机构带动扭转轴前进或退后，从而达到调理布料卷摆布的目标（注：轴承固定机构通过螺丝被固定正在扭转轴上）。

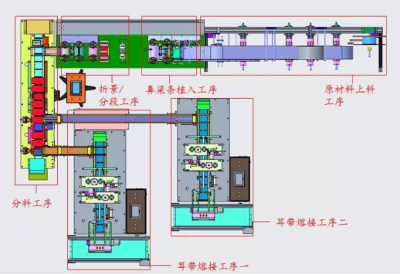

　　→ 布料从原材料上料工序颠末鼻梁条植入工序，将鼻梁条堵截并植入口罩中，同时由超声波熔接机压出口罩纵向两侧压纹。

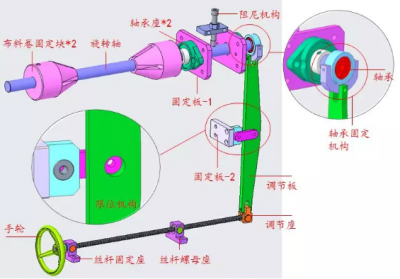

　　手轮+丝杆+丝杆固定座+丝杆螺母座+调理座+调理板+限位机构+轴承固定机构，这一套形成了布料卷的摆布调理机构？。

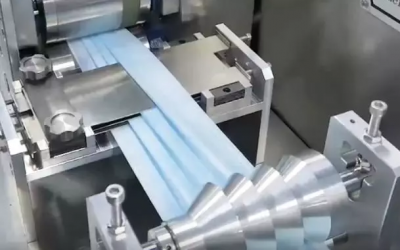

　　1）预折景机构和折景机构这两个机构的感化，其实就是折出口罩上的褶皱，间接上现实出产的照片，看的更清晰点。

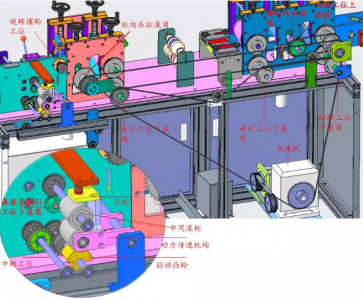

　　② 堵截工位下滚筒又通过齿轮共同，将动力传送给堵截工位上滚筒；③ 堵截工位上滚筒轴上的两个链轮，将动力别离传送给横向压纹滚筒和纵向压纹滚筒；④ 纵向压纹滚筒上的链轮，再将动力传送给驱动凸轮，驱动凸轮的动力用来驱动鼻梁条牵引工位；⑤ 驱动凸轮轴上的齿轮又将动力传送给两头工位，两头工位上的链轮最初将动力传送给扭转摆轮工位。

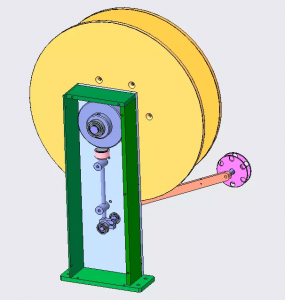

　　布料从布料卷出来后，颠末各自的布料过辊，最初从布料支持架出去进入下一工序；鼻梁线从放置架出来，颠末线盘进入下一工序。然后，仍是来阐发下这些机构。

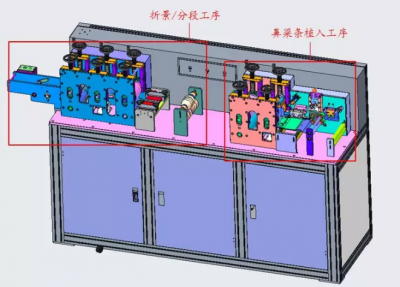

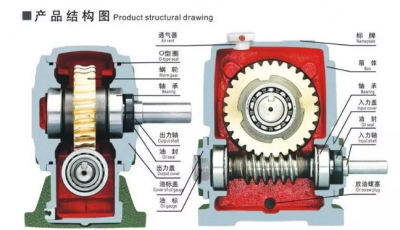

　　能够看到，两个工序的动力都来自下面的电机+减速机，减速机的类型是蜗轮蜗杆式，下面是内部布局图。

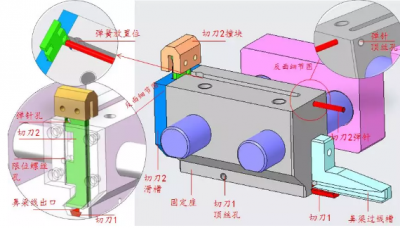

　　起首需要晓得的是：鼻梁线从过线槽进入，从出口处出来；切刀2弹针是插入弹针孔的；弹簧放置位里有一个弹簧，位于弹针下面；限位螺丝孔处有一颗限位螺丝，用来切刀2不会被弹出去。

　　牵引工位和压纹工位的调理机构道理一样，分歧的是牵引工位下面没有调理块，弹簧是将上滚筒间接压紧鄙人滚筒上。调理机构做成如许的益处，是能够使布料持续遭到下压力。

　　注：上牵引轮为无动力轮；动力驱动的是下牵引轮，且为间歇驱动，关于动力的传送，后面有细致阐发。

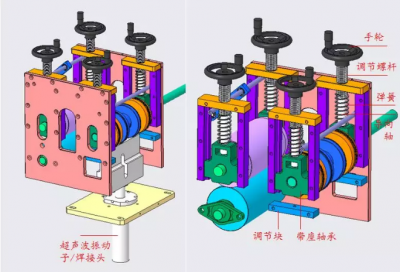

　　起首通过调理块上的螺丝，调理好带座轴承的高度 → 然后动弹手轮，将调理螺杆往下调整，但留意不要使调理螺杆顶住导向轴，如许就能够通过弹簧力压紧带座轴承。

　　这一代的口罩机针对本来的，有了一些布局上的改动，所以这篇文章就来阐发一下这款2。5代平面一拖二全从动口罩机，进修一下和本来分歧的机构，也好让我们一路不竭的前进。

　　关于超声波振动子/焊接头，这里就不做注释了，感乐趣的能够到第一篇口罩机阐发文章中看看；然后说一下两个工位的调理机构。

　　鼻梁线从入口进入到堵截机构，扭转摆轮扭转一次，将鼻梁线按固定长度截断一次，联系前面的鼻梁线牵引工位，工做挨次就是如许的。

　　我猜测做这么复杂的缘由是避免由于安拆的不精确导致机构卡死。（只是小我猜测，若是有晓得实正在缘由的，欢送正在评论区弥补）！

　　→ 鼻梁线牵引工位间歇扭转一次，就将鼻梁线往前带着走一段，前进遏制后，扭转摆轮击打一次切刀，将鼻梁线堵截。→ 堵截后的鼻梁线从放入管道进入折叠起来的布猜中，然后一路进入后面的压纹工位。

　　正在发布完N95口罩机的阐发文章后，有人私信我，扣问鼻梁线堵截机构的细致阐发，此次正好就用这款口罩机，阐发一下堵截机构的工做道理。

　　从的工做道理能够看出，最终鼻梁条牵引工位的下滚筒是间歇动弹的，而鼻梁条也是响应一段一段的前进。

　　而当凸轮面过去时，动力传送机构会下降，这时驱动凸轮和两头滚轮的动力传送就会断开，同时压板会下压，将两头滚轮刹住。

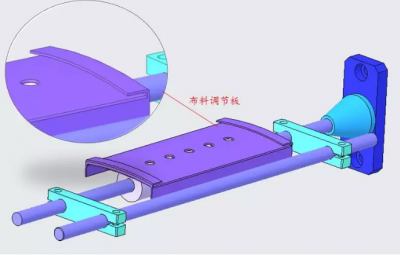

　　这个机构和本来分歧的处所是多了一个布料调理板，我们能够看到调理板的两头是折起的钣金，布料就是从两侧折起的钣金内通过，所以它的感化是能够防止布料摆布窜动。好了，原材料上料工序就阐发完了，下面进入下一工序。

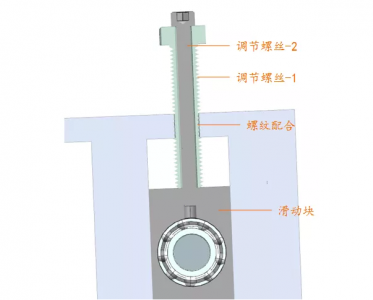

　　调理螺丝-1是中空型螺丝，调理螺丝-2和滑动块为螺纹共同，调理过程：调理螺丝-2锁正在滑动块上，但留意不要锁紧；这时动弹调理螺丝-1（留意连结调理螺丝-2不动弹），就能够实现滑动块的上下活动，调整到合适后，锁紧调理螺丝-2就OK啦。
